Crise cachée à l'intérieur du four à vide : comment prévenir une réaction eutectique catastrophique
Oct 20, 2025
Introduction
Imaginez ouvrir un four sous vide après une longue production. Au lieu de pièces parfaitement traitées, vous trouvez une mare de métal en fusion. Composants coûteux etluminairesont fusionné en une masse méconnaissable. Ce n'est pas une histoire d'horreur - c'est un cauchemar courant dans le traitement à haute température- provoqué par un événement inattenduréaction eutectique. De nombreux ingénieurs blâment les erreurs de l'opérateur, la fatigue des matériaux ou le contrôle de la température lorsque des pannes se produisent. Mais en réalité, le coupable caché est souvent une danse chimique entre les métaux - qui se déroule silencieusement lorsque des matériaux incompatibles se rencontrent sous l'effet de la chaleur.
ÀSHJCARBONE, nous avons passé plus de 25 ans à développergraphiteetà base de carbone-solutions pour le videtraitement thermique-systèmes. Dans cet article, nous expliquerons comment les réactions eutectiques démarrent, pourquoi elles endommagent les composants et comment lesgraphiteetC/C compositeluminairespeut agir comme votre première ligne de défense.
1. Qu'est-ce qu'une réaction eutectique ?
Une réaction eutectique est comme un duo entre métaux. Lorsque deux matériaux atteignent une certaine température critique, ils cessent d'être solides par eux-mêmes et fondent ensemble en une phase liquide - souvent à une température inférieure au point de fusion de l'un ou l'autre métal. En métallurgie, ce principe est défini par les lignes liquide et solide du diagramme de phases. En gérant ces limites, les métallurgistes conçoivent des alliages dotés de propriétés spécifiques - dureté, ductilité, résistance et densité. Par exemple, la fonte et l'acier inoxydable diffèrent principalement en raison decarboneconcentrations et vitesses de refroidissement dans ces plages eutectiques. Lorsqu’elles sont contrôlées, les réactions eutectiques aident les ingénieurs à fabriquer des alliages de précision. Cependant, lorsqu’ils ne sont pas contrôlés à l’intérieur d’un four sous vide, ils peuvent devenir destructeurs. Dansle brasage,nous utilisons intentionnellement l'effet eutectique - une charge à faible point de fusion-rejoint des métaux de base à point de fusion plus élevé-. Mais en généraltraitement thermique sous vide, cela peut provoquer des-échecs de fusion, des déformations de pièces oufixationsoudage.
2. Comment apparaissent les réactions eutectiques lors du traitement thermique sous vide
Déclencheurs typiques :
- Contact matériel :Contact direct ou étroit entre des métaux différents comme le nickel et le titane (Ni-Ti), le fer et le titane (Fe-Ti), oucarboneet nickel (C-Ni).
- Diffusion sous vide :Sans films d'oxydation, les atomes se diffusent plus facilement, formant des alliages à faible point de fusion-aux points de contact.
- Dépassement de température :Traversée d'un point eutectique local lors des étapes de trempage ou de montée en puissance-.
- IncorrectFixationMise en page: Pression de contact excessive ou mélange de matériaux dans la même charge.
Conséquences:
- Déformation de la pièceoufragilitéen raison d'une fusion localisée.
- Fixationsoudage ou collage, rendant le démontage impossible.
- Contamination de zone-chaude, nécessitant un arrêt et une reconstruction-.
- Incohérence du produitet des temps d'arrêt coûteux.
La vraie cause :
La plupart des échecs sont dus à des disparitionscontrôle de compatibilité-des matériaux. Les ingénieurs se concentrent sur la température et le temps mais oublient de demander :"Qui touche qui - et à quelle température ?"Prédire et empêcher ces combinaisons avant de charger le four est bien moins coûteux que de nettoyer les débris fondus par la suite.
3. Brasage - Le côté contrôlé des réactions eutectiques
Toutes les réactions eutectiques ne sont pas mauvaises. Videbrasageen fait, cela dépend d'eux. L'alliage de charge a un point de fusion inférieur à celui des matériaux de base. Une fois fondu, l’action capillaire l’attire dans le joint, créant ainsi un lien solide et propre. Pour les métaux réactifs comme l’aluminium et le titane, l’environnement sous vide offre des avantages majeurs :
- Pas d'oxydation lors du chauffage.
- Un contrôle précis de la température garantit l'écoulement du mastic sans déformer le métal de base.
- Joints propres et reproductibles, idéaux pour les industries aérospatiale, médicale et d'outillage.
Mais lorsque le processus s'échappe de sa portée prévue, cette même réaction eutectique peut se transformer d'un outil de liaison en un événement destructeur - créantsur-brasage, luminaire collé, ou une panne totale.

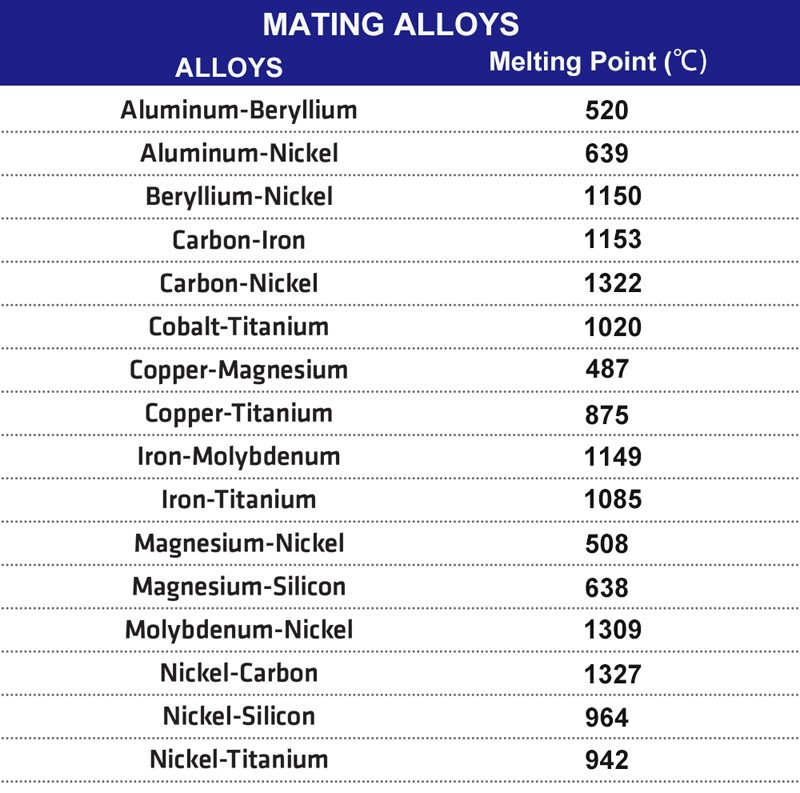

4. Paires de métaux courants et températures à risque
Vous trouverez ci-dessous un tableau de référence simplifié. Il répertorie les combinaisons sensibles souvent rencontrées dans les fours sous vide, leurs plages eutectiques approximatives et les méthodes de prévention suggérées.
5. Pourquoi les matériaux en graphite et en carbone sont importants
Calendrierfabriqué à partir degraphiteouC/C (carbone-carbone)les composites sont essentiels dans le vide modernetraitement thermique-systèmes. Ils offrent de multiples avantages :
- Résistance aux températures élevées : maintient la structure au-dessus de 2 000 degrés.
- Faible dilatation thermique : Préserve la précision pendant les cycles.
- Inertie chimique : Prévenir les réactions indésirables.
- Flexibilité de conception : géométrie personnalisable et supports modulaires.
Matériaux graphite et carbonerestent chimiquement stables sous la chaleur, agissant comme tampons neutres entre les métaux réactifs. C'est pourquoi SHJLe graphite de CARBONEetLuminaire C/Csystèmessont préférés dansle brasage,applications de recuit et de carburation.
6. Stratégies pratiques pour mettre fin aux défaillances eutectiques
1. Utilisez des barrières physiques :
Les plaques BN, les feuilles de céramique ou les feuilles de molybdène réduisent la diffusion.
2. Appliquer des revêtements de surface :
Utilisez des couches antiadhésives pelables-pour empêcher la fusion du métal.
3. Optimiser la conception des luminaires :
Évitez les contacts ponctuels, utilisez des supports distribués.
4. Ajustez le processus du four :
Maintenez les cycles en dessous des seuils eutectiques.
5. Créez des cartes de compatibilité :
Enregistrez quels métaux peuvent s’assembler en toute sécurité.
7. Construire un système préventif
Liste de contrôle avant-exécution :
- Vérifier les matériaux etluminaires.
- Vérifiez-les combinaisons.
- Confirmez les barrières.
- Examinez les courbes du four.
- Enregistrer les lots et les conditions.
Surveillance pendant le fonctionnement
Surveillez les niveaux de vide inhabituels, les pics de température ou les anomalies énergétiques. Après chaque cycle, inspectez les surfaces à la recherche de signes de fusion ou de décoloration - une détection précoce permet d'économiser des coûts de réparation importants.
Formation et entretien
Les opérateurs et les équipes de maintenance doivent comprendre les signes avant-coureurs d'une interaction chimique involontaire. Le partage régulier des connaissances entre l'approvisionnement, les processus et la maintenance garantit une stabilité à long terme.
Transformer les connaissances en action
Une réaction eutectique ne s'annonce pas d'elle-même -, elle se produit tranquillement, et au moment où elle est visible, le mal est fait. La clé est d’intégrer la prévention dans votre flux de travail. ÀSHJ CARBONE, nous recommandons une stratégie à trois -couches :
- Contrôle de compatibilité des matériaux (connaissez vos combinaisons).
- Systèmes de fixation en graphite ou C/C (utiliser des matériaux inertes).
- Réglage du processus (maintenir des marges de température sûres).
Lorsqu'elles sont combinées, ces étapes transforment une menace cachée en une variable gérable - protégeant votre four, vos pièces et votre réputation. Rendons ensemble-la fabrication à haute température plus sûre, plus propre et plus prévisible -.
